Делитель оптический корпусный dual window 1х 2-40/60-SC/APC

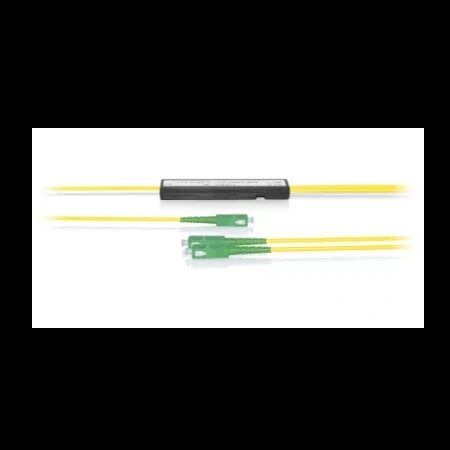

Одномодовые оптические делители (coupler) предназначены для ответвления оптической мощности в сетях кабельного телевидения, пассивных оптических сетях (PON), контрольно-измерительном оборудовании, в локальных сетях, и телекоммуникациях. Производятся с требуемым числом ответвлений (от 1 х 2 до 32 х 32) и делением мощности в разных процентных отношениях (с шагом 1 %). В зависимости от рабочей длины волны, делители производятся однооконные, оптимизированные для работы на одной длине волны 1310 или 1550 нм, или двухоконные для работы на разных длинах волн одновременно в сетях с WDM. Корпусный делитель с выводами в виде волокна 250 мкм, предназначенные для монтажа способом сварки. Производятся с различным соотношением деления с шагом 5%. Габаритные размеры делителя 3х54 мм, поэтому его как правило, устанавливают в сплайс-кассете оптического бокса, кросс- системы или муфты. Делитель оконцован разъемами типа SC/APC.

Достоинства:

• Малые вносимые потери;
• Большой коэффициент направленности;
• Минимальные отклонения от заданного коэффициента ответвления;
• Сохранение заявленных параметров в зависимости от ширины волнового спектра вводимого излучения;
• Распределение мощности между выходными полюсами: равномерное и заданное заказчиком;
• Рабочая длина волны: 1310, 1550 нм;
• Возможна поставка неоконцованных, оконцованных разъемами любого типа делителей;
• Низкий уровень PDL;
• Хорошая стабильность.

Области использования:

• Оптоволоконные коммуникационные системы;
• Оптоволоконные системы передачи данных;
• Оптоволоконные сети CATV;
• Оптоволоконное измерительное оборудование;
• Оптоволоконные сенсоры;



Технические параметры:



Параметр	Однооконный	Двухоконный
Рабочая длина волны, нм	1310 или 1550	1310 и 1550
Ширина полосы, нм	±40
Коэффициент деления, %	1 ∼ 50
Избыточные потери, дБ	≤0.1	≤0.15
PDL*, дБ	≤0.10	≤0.15
Uniformity, дБ	≤0.5	≤0.7
Направленность не менее, дБ	55	40
Температурный коэффициент (дБ/°С)	≤0.002
Рабочая температура, °С	-40 ∼ 70



Соотношение деления, %	Максимальные вносимые потери, Дб
однооконный	двухоконный
50/50	3.4/3.4	3.6/3.6
45/55	3.8/2.9	4.1/3.1
40/60	4.4/2.5	4.7/2.7
35/65	5.0/2.2	5.3/2.4
30/70	5.6/1.8	6.0/1.9
25/75	6.3/1.5	6.9/1.6
20/80	7.4/1.2	7.9/1.3
15/85	8.8/0.9	10.0/0.9
10/90	10.8/0.6	11.3/0.6
5/95	13.8/0.4	15.2/0.45
