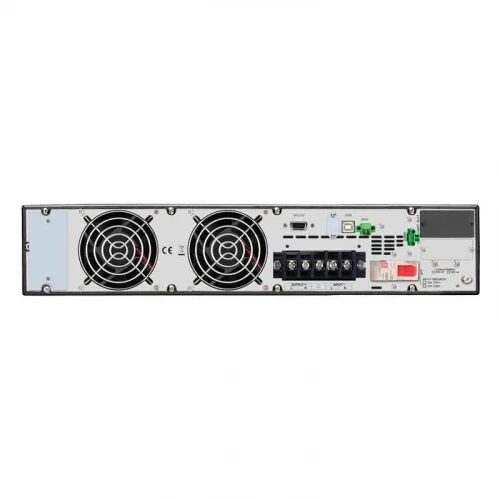

Выводы выполнены в виде клеммной колодки. ИБП выдаёт на выходе чистую синусоиду даже при работе от батарей. Это позволяет питать электричеством даже чувствительное оборудование.
Внутри APC SRV10KRILRK предусмотрен автоматический байпас. В случае аварийного отключения сети он автоматически переходит на внутренние аккумуляторы. Таким образом работа оборудования не останавливается. Обслуживается ИБП без отключения, для этого предусмотрено ручное переключение байпаса. Заменить батареи и провести диагностику можно без остановки работы.
Для обеспечения электроэнергией во время перебоев у APC SRV10KRILRK предусмотрены внутренние аккумуляторы. Две свинцово-кислотные батареи обеспечивают 28 минут 48 секунд работы при нагрузке в 2 кВт. Этого времени достаточно, чтобы комфортно закончить работу или восстановить подачу тока. Благодаря интеллектуальной зарядке аккумуляторов не будет недо- или перезаряжены, что положительно сказывается на их сроке службы. APC SRV10KRILRK проводит самодиагностику и своевременно подскажет какую и когда батарею стоит заменить.
На передней панели APC SRV10KRILRK располагается ЖК-дисплей. На нём выводится основная информация об ИБП и аккумуляторах. Он управляется несколькими кнопками. Для более комфортного использования в источник бесперебойного питания установлена звуковая сигнализация. Она срабатывает во время отключения сети и перехода на внутренние аккумуляторы, при перегрузке.
Сфера применение ИБП APC Easy UPS SR SRV10KRILRK:
СерверыОфисная техникаДля малых и средних ЦОДIT-инфраструктуры банков, предприятий, мед. учрежденийСетевое и телекоммуникационное оборудованиеИБП APC Easy UPS SR SRV10KRILRK защищает от:
Проседания и перепадов напряженияПонижения и повышения напряженияЭлектрических шумов и изменения частотыПереходных процессов при подключенииНелинейных искаженийИнтеллектуальное управление батареями
Возможность мониторинга и управления
Интуитивно понятный ЖК дисплей
Совместимость с генераторами
Автоматическая самодиагностика
Звуковая и световая индикация
Автоматический запуск подключённого оборудования после восстановления электропитания
Встроенный автоматический байпас
| Выход | |
|---|---|
| Максимальная задаваемая мощность(Вт) | 10.0кВт / 10.0кВА |
| Уровень выходного напряжения | Возможно конфигурирование для работы с выходным напряжением номиналом 220 : 230 или 240 В |
| Эффективность под полной нагрузкой | 94.0 % |
| Искажения формы выходного напряжения | 1 % |
| Выходная частота (синхронизированная с электросетью) | 50/60 Гц +/- 3 Гц Синхронизированная с электросетью |
| Другие выходные напряжения | 220 В, 240 В |
| Пик-фактор нагрузки | 3:1 |
| Топология | Топология двойное преобразование |
| Тип формы напряжения | Синусоидальный сигнал |
| Байпас | Внутренний байпас (с автоматическим или ручным включением) |
| Вход | |
| Входная частота | 40 - 70 Гц Автоматическое определение |
| Диапазон входного напряжения при работе от сети | 110 - 300 Half load, 176 - 300 Полная нагрузка В |
| Эффективность под полной нагрузкой | 94.0 % |
| Другие значения входного напряжения | 220 В, 240 В |
| Батареи и продолжительность автономной работы | |
| Тип батарей | Свинцово-кислотная батарея |
| Типовое время перезарядки | 9 ч |
| Номинальное напряжение батареи | 240 В |
| Ожидаемый срок службы батареи (лет) | 3 - 5 |
| Мощность зарядного устройства (Вт) | 1.17 кВт |
| Коммуникационные средства и средства администрирования | |
| Интерфейсный порт (ы) | DB-9 RS-232, Intelligent Smart Slot, USB |
| Панель управления | Многофункциональная консоль контроля и управления с жк-индикатором |
| Звуковой сигнал | Сигнал перехода в режим работы от аккумуляторов : особый сигнал исчерпания заряда батарей : непрерывный сигнал перегрузки |
| Аварийное отключение питания (EPO) | Да |
| Количество доступных интерфейсов SmartSlot™ | 1 |
| Защита от всплесков напряжения и фильтрация шумов | |
| Рейтинг энергии всплеска | 600 джоулей |
| Физические параметры | |
| Максимальная высота | 220MM, 21.95cm |
| Максимальная ширина | 438MM, 43.8cm |
| Максимальная глубина | 615MM, 61.5cm |
| Масса нетто | 78.0КГ |
| Масса брутто | 88.0КГ |
| Высота транспортной упаковки | 490MM, 49.0cm |
| Ширина транспортной упаковки | 600MM, 60.0cm |
| Глубина транспортной упаковки | 870MM, 87.0cm |
| Параметры окружающей среды | |
| Рабочая температура | 0 - 40 °C |
| Рабочий диапазон относительной влажности | 0 - 95% без образования конденсата |
| Рабочий диапазон высоты над уровнем моря | 0 - 3000 м |
| Температура хранения | -15 - 60 °C |
| Относительная влажность хранения | 0 - 95% без образования конденсата |
| Высота над уровнем моря хранения | 0 - 15000 м |
| Уровень акустического шума на расстоянии 1 м от поверхности устройства | 58.0дБ(А) |
| Тепловыделение в оперативном режиме | 2128.0BTU/час |
| Класс защиты | IP20 |
| Соответствие | |
| Соответствие требованиям | CE, EAC, EN/IEC 62040-1, EN/IEC 62040-2, TISI |
| Стандартная гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Разрешения контролирующих органов | |
| RoHS | Соответствие |
| Время автономной работы | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрузка, кВт | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Время работы | 1 ч 2 мин | 28 мин 48 сек | 17 мин 38 сек | 12 мин 8 сек | 8 мин 53 сек | 6 мин 44 сек | 5 мин 13 сек | 4 мин 6 сек | 3 мин 14 сек | 2 мин 32 сек | |
| Нагрузка, кВт | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Время работы + 1 ББ | 2 ч 16 мин | 1 ч 4 мин | 41 мин | 29 мин 24 сек | 22 мин 28 сек | 17 мин 54 сек | 14 мин 40 сек | 12 мин 17 сек | 10 мин 26 сек | 8 мин 58 сек | |
| Нагрузка, кВт | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Время работы + 2 ББ | 3 ч 34 мин | 1 ч 42 мин | 1 ч 5 мин | 47 мин | 36 мин | 29 мин 36 сек | 24 мин 35 сек | 20 мин 51 сек | 17 мин 59 сек | 15 мин 42 сек | |
| Нагрузка, кВт | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Время работы + 3 ББ | 4 ч 54 мин | 2 ч 21 мин | 1 ч 31 мин | 1 ч 6 мин | 51 мин | 41 мин | 34 мин | 29 мин 42 сек | 25 мин 46 сек | 22 мин 39 сек | |
| Нагрузка, кВт | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Время работы + 4 ББ | 6 ч 15 мин | 3 ч 1 мин | 1 ч 57 мин | 1 ч 25 мин | 1 ч 6 мин | 54 мин | 45 мин | 38 мин | 33 мин | 29 мин 46 сек | |
