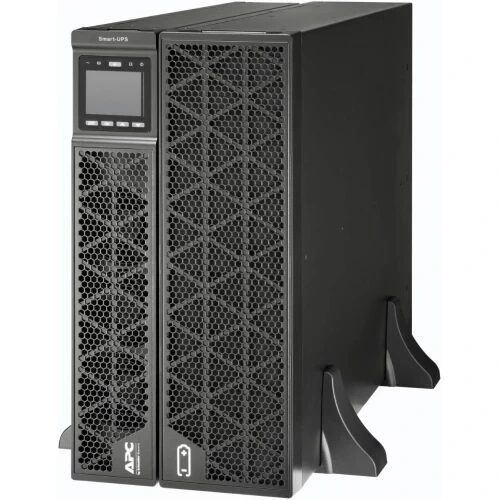

Мощность источника бесперебойного питания составляет 15 кВт / 15 кВА (Pf=1). Благодаря технологии двойного преобразования энергии на выходе ИБП выдаёт чистую синусоиду (в т.ч при работе от батарей). Это позволяет гарантировать качественное электроснабжение даже чувствительному оборудованию. Возможность подключения различных карт управления и датчиков (см. Аксессуары) обеспечивают широкие возможности управления и мониторинга источника.
В случае перегрузки или неисправности APC Smart-UPS On-Line SRTG15KXLI, выявленной во время самодиагностики, нагрузка переводится на питание от сети.
Источник поставляется со встроенными свинцово-кислотными аккумуляторами. Они обеспечивают 32 минуты автономной работы при нагрузке 4 кВт. Этого времени должно хватить на устранение неполадок или комфортного завершение работы. Периодически APC SRTG15KXLI проводит самодиагностику, в том числе выявляет батареи, требующие замены. Умная зарядка не позволит аккумуляторам недозарядиться или перезарядиться, что положительно сказывается на их сроке эксплуатации.
На передней панели расположен небольшой информативный ЖК-дисплей и кнопки для управления SRTG15KXLI. Для оповещения об отключении питания и ошибках предусмотрена звуковая сигнализация. Подробно ознакомиться с назначением кнопок управление, информацией с ЖК-дисплея, сигналами ИБП и кодами ошибок можно в инструкции, расположенной во вкладке «Документы».
Сфера применение ИБП:
СерверыОфисная техникаДля малых и средних ЦОДIT-инфраструктуры банков, предприятий, мед. учрежденийСетевое и телекоммуникационное оборудованиеИБП APC SRTG15KXLI защищает от:
Проседания и перепадов напряженияПонижения и повышения напряженияЭлектрических шумов и изменения частотыПереходных процессов при подключенииНелинейных искаженийИнтеллектуальное управление батареями
Возможность мониторинга и управления
Интуитивно понятный ЖК дисплей
Совместимость с генераторами
Автоматическая самодиагностика
Звуковая и световая индикация
Автоматический запуск подключённого оборудования после восстановления электропитания
Встроенный автоматический байпас
Увеличение времени автономной работы за счет подключения доп. батарейных модулей
| Выход | |
|---|---|
| Максимальная задаваемая мощность(Вт) | 15.0кВт / 15.0кВА |
| Уровень выходного напряжения | Возможно конфигурирование для работы с трехфазным выходным напряжением номиналом 380 : 400 или 415 В |
| Искажения формы выходного напряжения | Менее 5 % |
| Выходная частота (синхронизированная с электросетью) | 50/60 Гц +/- 3 Гц с регулировкой пользователем +/- 0,1 Синхронизированная с электросетью |
| Другие выходные напряжения | 230 В |
| Пик-фактор нагрузки | 3:1 |
| Топология | Топология двойное преобразование |
| Тип формы напряжения | Синусоидальный сигнал |
| Работа в режиме перегрузки | 60 с при 125% и 30 с при 150% |
| Байпас | Встроенный статический байпас |
| Вход | |
| Входная частота | 40 - 70 Гц Автоматическое определение |
| Диапазон входного напряжения при работе от сети | 160–285, 380 В |
| Суммарные гармонические искажения на входе | Менее 5% при полной нагрузке |
| Другие значения входного напряжения | 220 В, 240 В |
| Батареи и продолжительность автономной работы | |
| Тип батарей | Свинцово-кислотная батарея |
| Типовое время перезарядки | 2.5 ч |
| Номинальное напряжение батареи | 192 В |
| RBC™ количество | 4 |
| Ожидаемый срок службы батареи (лет) | 3 - 5 |
| КПД в режиме питания от батареи | 93% |
| Емкость батареи в вольт-ампер-часах | 3366 |
| Мощность зарядного устройства (Вт) | 2.16 кВт |
| Коммуникационные средства и средства администрирования | |
| Панель управления | Многофункциональная консоль контроля и управления с жк-индикатором |
| Звуковой сигнал | Сигнал перехода в режим работы от аккумуляторов : особый сигнал исчерпания заряда батарей : непрерывный сигнал перегрузки |
| Аварийное отключение питания (EPO) | Да |
| Защита от всплесков напряжения и фильтрация шумов | |
| Фильтрация | Full time multi-pole noise filtering : 0.3% IEEE surge let-through : zero clamping response time : meets UL 1449 |
| Физические параметры | |
| Максимальная высота | 306MM, 30.6cm |
| Максимальная ширина | 440MM, 44.0cm |
| Максимальная глубина | 700MM, 70.0cm |
| Масса нетто | 142.5КГ |
| Масса брутто | 157.2КГ |
| Высота транспортной упаковки | 535MM, 53.5cm |
| Ширина транспортной упаковки | 590MM, 59.0cm |
| Глубина транспортной упаковки | 790MM, 79.0cm |
| Параметры окружающей среды | |
| Рабочая температура | 0 - 40 °C |
| Рабочий диапазон относительной влажности | 0 - 95% без образования конденсата |
| Рабочий диапазон высоты над уровнем моря | 0 - 3000 м |
| Температура хранения | -15 - 45 °C |
| Относительная влажность хранения | 0 - 95% без образования конденсата |
| Высота над уровнем моря хранения | 0 - 15000 м |
| Уровень акустического шума на расстоянии 1 м от поверхности устройства | 58.0дБ(А) |
| Тепловыделение в оперативном режиме | 2866.0BTU/час |
| Класс защиты | IP20 |
| Соответствие | |
| Соответствие требованиям | CB , EN/IEC 62040-2 |
| Стандартная гарантия | 3 года гарантии ремонта или замены (кроме батареи), для батареи — 2 года |
| Время автономной работы | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрузка, кВт | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| Время работы | 1 ч 33 мин | 1 ч 9 мин | 44 мин | 32 мин | 25 мин 2 сек | 20 мин 2 сек | 16 мин 35 сек | 13 мин 58 сек | 11 мин 56 сек | 10 мин 20 сек | 9 мин 1 сек | 7 мин 56 сек | 7 мин 1 сек | 6 мин 14 сек | 5 мин 34 сек | |
| Нагрузка, кВт | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| Время работы + 1 ББ | 3 ч 28 мин | 2 ч 36 мин | 1 ч 42 мин | 1 ч 14 мин | 58 мин | 47 мин | 40 мин | 34 мин | 29 мин 55 сек | 26 мин 23 сек | 23 мин 31 сек | 21 мин 8 сек | 19 мин 8 сек | 17 мин 25 мин | 15 мин 57 сек | |
| Нагрузка, кВт | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| Время работы + 2 ББ | 5 ч 12 мин | 3 ч 53 мин | 2 ч 33 мин | 1 ч 53 мин | 1 ч 28 мин | 1 ч 12 мин | 1 ч 1 мин | 52 мин | 46 мин | 40 мин | 36 мин | 32 мин | 30 мин | 27 мин 28 сек | 25 мин 16 сек | |
| Нагрузка, кВт | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| Время работы + 3 ББ | 7 ч 27 мин | 5 ч 35 мин | 3 ч 41 мин | 2 ч 43 мин | 2 ч 8 мин | 1 ч 45 мин | 1 ч 28 мин | 1 ч 16 мин | 1 ч 7 мин | 59 мин | 53 мин | 48 мин | 44 мин | 40 мин | 37 мин | |
| Нагрузка, кВт | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| Время работы + 4 ББ | 9 ч 44 мин | 7 ч 18 мин | 4 ч 48 мин | 3 ч 33 мин | 2 ч 48 мин | 2 ч 18 мин | 1 ч 56 мин | 1 ч 40 мин | 1 ч 28 мин | 1 ч 18 мин | 1 ч 10 мин | 1 ч 4 мин | 58 мин | 53 мин | 49 мин | |
