Концентратор OLT EPON 8PORT V1600D8

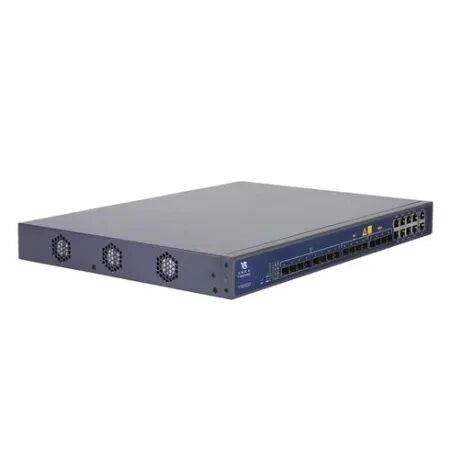

Концентратор (оптический линейный терминал) V-SOL V1600D8 размерами 1U для монтажа в 19" стойку оборудован 8-ю гигабитными Ethernet и 8 SFP портами (uplink) и 8-ю оптическими OLT EPON портами (downstream), что учитывая коэффициент ветвления 1x64, позволяет подключить к терминалу до 512 абонентских терминалов. Дистанция ONU от терминала, не должна превышать 20 км. Поскольку технология EPON являет собой древовидную систему, с большими разветвлениями, то стоит отметить что логическое расстояние, на котором терминал будет эффективно работать с абонентскими устройствами, составляет 60 км.
PON порты работают на стандартных длинах волн (1490 нм на передачу / 1310 нм на прием), и также в соответствие со стандартами EPON, работают на симметричной скорости 1.25 Gbps.
Программное обеспечение EMS позволяет производить мониторинг, настройку, наблюдение за работоспособностью, уровнями сигналов, производительностью абонентских ONU, так же предоставляется возможность схематического представления EPON ветки с указанием делителей и абонентских ONU, и интерактивным отображением их текущего состояния.
Имеется функция авторегистрации ONU, автоматического применения шаблона при регистрации ONU.
Данный OLT в отличие от аналогичных, обеспечивает правильную работу и отображение уровней сигналов SFP модулей EPON C , C ,а также GPON C , C . Поддерживается назначение IP управления на абонентский ONU в соответствующем management VLAN. Имеется встроенный DHCP server. Производитель заявляет работоспособность в диапазоне температур от -10С до 55С.
Особенности:
- WEB интерфейс, интуитивно понятный
- Поддержка SFP как EPON так и GPON
- Поддержка работы ONU многих производителей (FiberFild, BDCOM, C-DATA. XDK )
- Работа в EMS V2.2.1 - утилита для мониторинга, настройки, управления как OLT так и ONU
- Поддержка настройки ONU, которые могут работать как роутер, с WEB интерфейса OLT
- Внесенный в базу оборудования UERSIDE
- Автоматическая регистрация ONU
- Возможно задать настройки по умолчанию для автоматически зарегистрированных ONU
- Сохранение и восстановление конфигурации через WEB
Характеристики
| Характеристики | 1 * 10 / 100BASE-T, 1 * порт CONSOLE Управление и мониторинг SNMP, Telnet и CLI IGMP snooping; 256 многоадресных групп IP; Размер 442мм*320мм*43.6мм Вес 4.5 кг Электропитание 220VAC AC: 90 ~ 264V, 47 / 63Hz Потребляемая мощность 45 Вт |
| 1000M Uplink порты | QTY 16 Медь 8*10/100/1000M автосоглашение 8 * SFP или 4 * SFP и SFP + слоты (SFP + - порт 10GE) |
| Порт EPON | QTY 8 Физический интерфейс SFP слоты Тип соединителя 1000BASE-PX20+ Максимальный коэффициент разделения 1:64 |
| Спецификация порта PON | Дальность Передачи 20KM Скорость порта EPON симметричная 1.25Gbps Длина волны TX 1490нм, RX 1310нм Соединитель SC/PC Тип оптического волокна 9/125 мкм SMF Мощность TX + 2 ~ + 7dBm Rx Чувствительность -27dBm Оптическая мощность насыщения -6 |
| Управление | Мониторинг состояния портов и управление конфигурацией; Конфигурация коммутатора Layer2, такая как VLAN, RSTP, IGMP, QOS и т. Д .; Функция управления EPON: авторизация DBA, ONU, ACL, QOS и т. Д .; Онлайн-конфигурация и управление ONU; Управление п |
| Layer 2 | Адрес 16K Mac; Поддержка 4096 VLAN; Поддержка VLAN VLAN и протокола VLAN; Поддержка тега VLAN / Un-tag, прозрачная передача VLAN; Поддержка перевода Vlan и QinQ; Поддержка контроля бури на основе порта; Изоляция портов поддержки; Ограничение |
| Layer 3Route | 1024 хост-маршрута; 512 маршрутов подсети; 256 многоадресных групп IP |
| EPON | Поддержка ограничения скорости на основе портов и управления пропускной способностью; IEEE802.3ah; Расстояние передачи до 20 км; Поддержка шифрования данных, multi-cast, порт VLAN, разделение, RSTP и т. Д .; Поддержка динамического распределения п |
