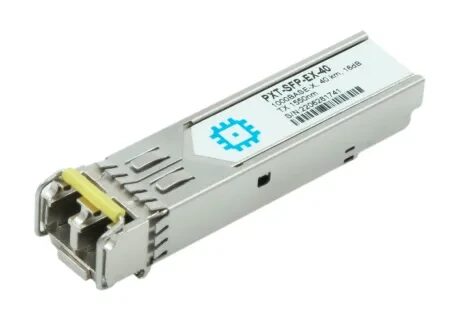

Модуль SFP оптический, дальность до 40км (16dB), 1550нм

Описание

PXT-SFP-EX-40 это высокопроизводительные и экономичные модули, поддерживающие до 1.25G, и расстояние передачи до 40 км на одноволоконном волокне. Приемопередатчик состоит из двух секций: Секция передатчика включает в себя лазерный приёмник и 1550нм DFB передатчик. Секция приёмника состоит из штыревого фотодиода, интегрированного с трансимпедансным предусилителем (TIA) и ограничивающим усилителем.

Модуль подключается горячим способом к 20-контактному разъему. Высокоскоростной электрический интерфейс основан на логике низкого напряжения, с номинальным дифференциальным сопротивлением 100 Ом и подключением переменного тока в модуле. Оптический выход можно отключить логическим входом высокого уровня LVTTL TX_DIS. Ошибка передачи (TX_Fault) указывает на то, что передатчик модуля обнаружил неисправность, связанную с работой лазера или безопасностью. Выход потери сигнала (RX_LOS) предназначен для индикации потери входа. оптический сигнал приемника.

Серийный EEPROM в приемопередатчик позволяет пользователю получить доступ к приемопередатчику данные мониторинга и конфигурации через 2-проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижняя и верхняя зона. Базовая цифровая диагностика (DD) данные хранятся в нижней области, в то время как конкретные данные хранятся в ряде таблиц в верхней области памяти.

Особенности

• Протестированы в целевых коммутаторах для обеспечения превосходной производительности, качества и надежности

• Стандартный продукт класса 1/1M, соответствующий стандартам защиты окружающей среды RoHS (не содержит свинца)

• Поддерживается DDM (цифровой диагностический мониторинг)

• Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда

Применение

• Высокоскоростные сети хранения данных

• Кросс-коннект компьютерного кластера

• Пользовательские высокоскоростные каналы передачи данных

Согласование

• Совместимый с IEEE802.3Z

• Совместимый с MSA SFF-8472

• Совместимый с SFP MSA

Совместим с оборудованием

• Cisco                                                            • Juniper                                                              • Fortinet

• Mikrotik                                                        • Ubiquity                                                              • H3C

• TP LINK                                                        • Huawei                                                              • IBM

Основные характеристики продукта
