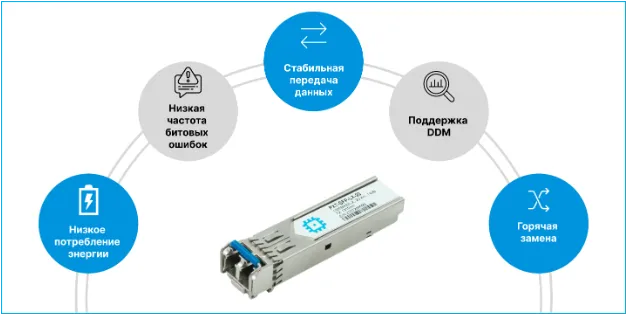

Модуль SFP WDM, дальность до 3км (6dB), 1310нм

PXT-SFP-W35-3 это высокопроизводительные, экономичные модули, которые поддерживают скорость до 1,25 Гбит / с и дальность передачи до 3 км по SMволокну. Приемопередатчик состоит из двух секций: Секция передатчика включает в себя лазерный драйвер и 1310-нм FP-передатчик. Секция приемника состоит из штыревого фотодиода, интегрированного с трансимпедансным предусилителем (TIA) и ограничивающим усилителем.

Модуль подключается горячим способом к 20-контактному разъему. Высокоскоростной электрический интерфейс основан на логике низкого напряжения, с номинальным дифференциальным сопротивлением 100 Ом и подключением переменного тока в модуле. Оптический выход может быть отключен с помощью логического входа высокого уровня LVTTL TX_DIS. Ошибка передачи (Tx_Fault) предусмотрена для указания того, что модульный передатчик обнаружил неисправность, связанную с работой лазера или безопасностью. Выход потери сигнала (RX_LOS) предусмотрен для индикации потери входного оптического сигнала приемника.

Последовательный EEPROM в приемопередатчике позволяет пользователю получать доступ к данным мониторинга и конфигурации приемопередатчика через 2- проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижнюю и верхнюю области. Базовые цифровые диагностические данные (DD) хранятся в нижней области, в то время как конкретные данные хранятся в серии таблиц в верхней области памяти.

Особенности

• Протестированы в целевых коммутаторах для обеспечения превосходной производительности, качества и надежности

• Стандартный продукт класса 1/1M, соответствующий стандартам защиты окружающей среды RoHS (не содержит свинца)

• Поддерживается DDM (цифровой диагностический мониторинг)

• Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда

Применение

• Высокоскоростные сети хранения данных

• Кросс-коннект компьютерного кластера

• Пользовательские высокоскоростные каналы передачи данных

Согласование

• Совместимый с IEEE802.3ah 1000Base-BX

• Совместимый с MSA SFF-8472

• Совместимый с SFP MSA

Совместим с оборудованием

• Cisco                                                              • Juniper                                                                 • Fortinet

• Mikrotik                                                        • Ubiquity                                                              • H3C

• TP LINK                                                          • Huawei                                                                • IBM
